Ziehmaschine

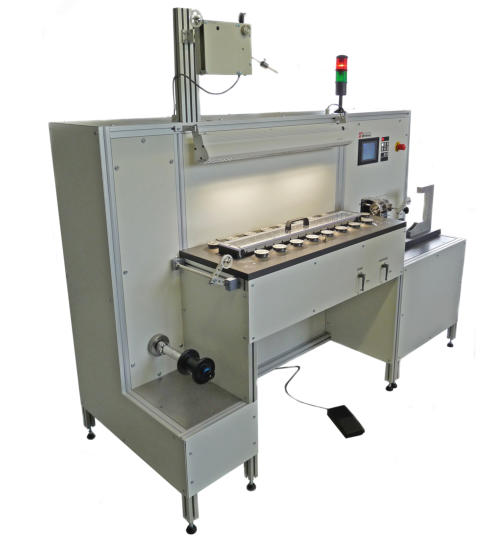

Horizontalziehmaschine
Kurz notiert
•
Geregelte Tänzerlage
•
Autonom einsetzbar
•
Für Spulengrössen bis K250
•
Frei programmierbares Verlegesystem für alle Spulengrössen
•
Vertikal und horizonal einstellbare Tänzerposition
Einsatzbereich
•
Für Feinstdrähte in Eisen- und Nichteisensegmenten
•
Für Drähte mit hohen Anforderungen an die Drahtoberfläche
•
Mit kundenspezifischen Spulsystemen erhältlich
Betriebsdaten
Drahteinlaufdurchmesser
max. 0,06 mm
Ziehstufen
15 + 1
Abstufung der Maschine
5 %
Empfohlene Ziehsteinabstufung
6.5 bis 7 %
Ziehrichtung
von links nach rechts
Ziehsteingrössen
25 x 4 mm bis 8 mm
Drahtbenetzung
vor dem Ziehstein
Drahteinlauf
auf jeder Stufe möglich
Ziehgeschwindigkeit
max. 12 m/Sek. programmierbar in Schritten von 0.1 m/Sek.
Spulenaufspannwerkzeug
tauschbar
Wickeldurchmesserbereich
50 bis 120 mm
Verlegebreite
max. 100 mm
Verlegevorschub
max. 5 mm pro U/Min.
programmierbar in Schritten von 0.01 mm pro U/Min.
Verlegegeschwindigkeit
max. 80 mm/Sek.
Konstruktionskonzept
•
15 Ziehstufen und 1 Glättungsziehstein
•
Tischhöhe 800 mm mit Beinfreiheit zum Sitzen
•
In zwei Achsen einstellbarer Glättungsziehstein
•
In 3 Achsen einstellbare Verlegerolle
•
Emulsionsversorgung, Vor- und Rücklauf für Ziehstufen + Glättungsziehstein sep. regelbar
•
Drahteinlaufrolle einstellbar
•
Fusspedal für Tippbetrieb
•
Angebauter Spuler mit traversierender Spulspindel
•
Tänzerlage geregelter Tangentialablauf angebaut
Technische Daten
•
Grundrahmen aus Aluprofilen
•
Frontplatte aus Stahlblech, pulverbeschichtet
•
Spulspindelantrieb AC-Servomotor wahlweise von 400 W bis 1,3 KW
•
Nachführen der Spulenwellendrehzahl über einen PID geregelten Tänzerlage - Regler (Slave)
•
Spulenspindel fliegend mit Spulenwellenaufnahme
•
Tänzerbeaufschlagung wahlweise über Gewicht und Feder
•
Spindel mit Spulendornaufnahme
Optionen
•
Kühlmitteltank
•
Maschinenlampe
•
Maschinenwarnleuchte
•
Maschinenfarbe

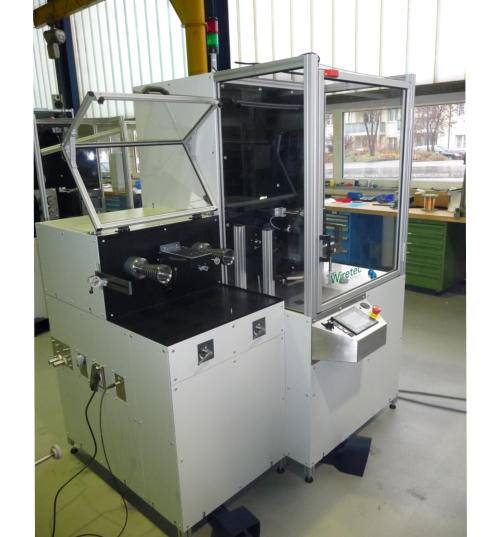

Ziehmaschine Trockenziehen
Kurz notiert
•
Modulare Trocken- Ziehmaschine mit UNISPOOL Elementen
•
Einzeln angetriebene Ziehkonenpaare
•
Schlupf oder Tänzergeregelt
•
Optionale traversierende Aufspulspindel
•
Optionaler Spulenflansch- und Spulendurchmesser- Scanner
Einsatzbereich
•
Für Feinstdrähte in Eisen- und Nichteisensegmenten
•
Für Drähte mit hohen Anforderungen an die Drahtoberfläche
•
Mit kundenspezifischen Spulsystemen erhältlich
Betriebsdaten
Drahteinlaufdurchmesser
max. 0,15 mm
Ziehstufen
11, 15, 21, 25
Abstufung der Maschine
5 - 12 %
Empfohlene Ziehsteinabstufung
5 - 12 %
Ziehrichtung
von links nach rechts
Ziehsteingrössen
25 x 4 mm bis 8 mm
Drahtbenetzung
vor dem Ziehstein
Drahteinlauf
auf jeder Stufe möglich
Ziehgeschwindigkeit
max. 25 m/Sek. programmierbar in Schritten von 0.1 m/Sek.
Spulenaufspannwerkzeug
tauschbar
Wickeldurchmesserbereich
250 mm
Verlegebreite
max. 250 mm
Verlegevorschub
max. 5 mm pro U/Min.
programmierbar in Schritten von 0.01 mm pro U/Min.
Verlegegeschwindigkeit
max. 80 mm/Sek.
Konstruktionskonzept
•
Drahteinlaufrolle einstellbar
•
Fusspedal für Tippbetrieb
•
Angebauter Spuler mit traversierender Spulspindel
•
Tänzerlage geregelter Tangentialablauf angebaut
Technische Daten
•
Grundrahmen aus Aluprofilen
•
Frontplatte aus Stahlblech, pulverbeschichtet
•
Spulspindelantrieb AC-Servomotor wahlweise von 400 W bis 1,3 KW
•
Nachführen der Spulenwellendrehzahl über einen PID geregelten Tänzerlage - Regler (Slave)
•
Spulenspindel fliegend mit Spulenwellenaufnahme
•
Tänzerbeaufschlagung wahlweise über Gewicht und Feder
•
Spindel mit Spulendornaufnahme
Optionen
•
Maschinenlampe
•
Maschinenwarnleuchte
•
Maschinenfarbe

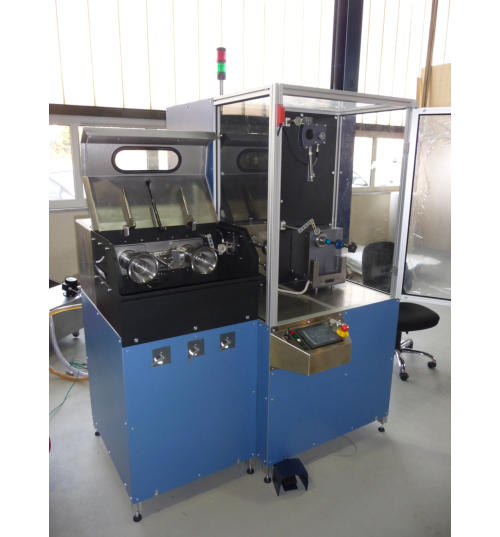

Ziehmaschine Nassziehen
Kurz notiert
•
Modulare Nass- Ziehmaschine mit UNISPOOL Elementen
•
Rostbeständiger Ziehraum
•
Einzeln angetriebene Ziehkonenpaare
•
Schlupf- oder tänzergeregelt
•
Optional einzeln angetriebene Ausziehscheibe mit frei programmierbarer Abstufung für den
Endziehstein
•
Optionale traversierende Aufspulspindel
•
Optionaler Spulenflansch- und Spulendurchmesser- Scanner
Einsatzbereich
•
Für Feinstdrähte in Eisen- und Nichteisensegmenten
•
Für Drähte mit hohen Anforderungen an die Drahtoberfläche
•
Mit kundenspezifischen Spulsystemen erhältlich
Betriebsdaten
Drahtmaterial
Cu, Au, Pt, Ag, AlSi,...
Min. Auslauf Ø Min.
0,015 mm/ 54 AWG
Max. Einlauf Ø
0,300 mm / 28 AWG
Max. Geschwindigkeit
22 m/s
Anzahl Ziehstufen
11, 15, 21, 25, 31
Maschinenabstufung
5 - 16 %
Max. Spulengrösse
Ø250 x 20 mm / 25 kg
Konstruktionskonzept
•
Drahteinlaufrolle einstellbar
•
Fusspedal für Tippbetrieb
•
Angebauter Spuler mit traversierender Spulspindel
•
Tänzerlage geregelter Tangentialablauf angebaut
Technische Daten
•
Grundrahmen aus Aluprofilen
•
Frontplatte aus Stahlblech, pulverbeschichtet
•
Nachführen der Spulenwellendrehzahl über einen PID geregelten Tänzerlage - Regler (Slave)
•
Spulenspindel fliegend mit Spulenwellenaufnahme
•
Tänzerbeaufschlagung wahlweise über Gewicht und Feder
•
Spindel mit Spulendornaufnahme
Optionen
•
Tangentialabroller
•
Maschinenlampe
•
Maschinenwarnleuchte
•
Maschinenfarbe

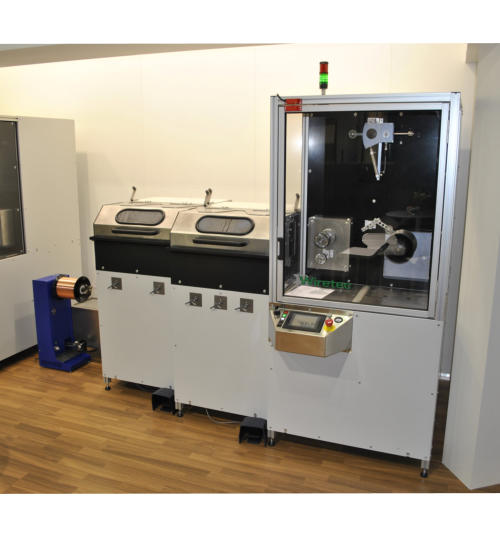

Ziehmaschine Nassziehen
Kurz notiert
•
Hochleistungsziehmaschine für Standardprodukte
•
Massive Stahlkonstruktion
•
Bis zu 4 Ziehkonenpaare
•
In 2- Achsen einstelbbarer Endziehstein
•
Optionale traversierende Aufspulspindel
•
Optionaler Spulenflansch- und Spulendurchmesser- Scanner
Einsatzbereich
•
Für Feinstdrähte in Eisen- und Nichteisensegmenten
•
Für Drähte mit hohen Anforderungen an die Drahtoberfläche
•
Mit kundenspezifischen Spulsystemen erhältlich
Betriebsdaten
Drahtmaterial
rostfreier Stahl
Min. Auslauf Ø Min.
0,015 mm/ 54 AWG
Max. Einlauf Ø
0,300 mm / 28 AWG
Max. Geschwindigkeit
30 m/s
Anzahl Ziehstufen
21, 25, 41, 45
Maschinenabstufung
5 - 18 %
Max. Spulengrösse
Ø250 x 20 mm / 25 kg
Konstruktionskonzept
•
Drahteinlaufrolle einstellbar
•
Fusspedal für Tippbetrieb
•
Angebauter Spuler mit traversierender Spulspindel
•
Tänzerlage geregelter Tangentialablauf angebaut
Technische Daten
•
Massive Stahlkonstruktion
•
Frontplatte aus Stahlblech, pulverbeschichtet
•
Nachführen der Spulenwellendrehzahl über einen PID geregelten Tänzerlage - Regler (Slave)
•
Spulenspindel fliegend mit Spulenwellenaufnahme
•
Tänzerbeaufschlagung wahlweise über Gewicht und Feder
•
Spindel mit Spulendornaufnahme
Optionen
•
Tangentialabroller
•
Maschinenlampe
•
Maschinenwarnleuchte
•
Maschinenfarbe
