Abspuler
Abspuler Tangential Tischausführung
Kurz notiert
•
Geregelte Tänzerlage
•
Autonom einsetzbar
•
Für Spulengrössen bis K160
•
Als Slave mit verschiedenen Tänzerbeaufschlagungen lieferbar
•
Vertikal und horizonal einstellbare Tänzerposition
Einsatzbereich
•
Als Abspuler bei vorgegebener Drahtgeschwindigkeit
•
Vor Konfektionsglühen
•
Vor Galvanikanlagen
•
Vor Reinigungsanlagen
•
Als Flachband - Abroller
•
Autonome Einheit an bestehendene Produktionsprozesse
Betriebsdaten
•
Max Spulengrössen
Ø 160 mm
•
Spulengeometrien
Gerade und bikonische Flansche
•
Max. Spindeldrehzahl
2000 RPM (Abhängig von der Spulengrösse und der
Spulenqualität)
•
Max. Abspulgeschwindigkeit
Richtet sich nach dem Abspuldurchmesser
•
Aufnahmeflasch für Spulenaufspanndorn
50 mm
•
Geisterschichtabstellung
Tänzer Endlage
Konstruktionskonzept
•
Tischausführung
•
Für Spulen Ø 40 bis 160 mm mit allen Flanschgeometrien
•
Drehzahlbereich 0 - 2000 U/Min.
•
Drahtzugspannung 2 - 100 g stufenlos über Gewichtsbeaufschlagung
•
60 - 500 g über pneumatische Beaufschlagung
•
Nachführen der Abspulspindeldrehzahl über Tänzerlage Regler mit PID beschaltetem Wegaufnehmer
•
Tauschbare Spulenaufspannwerkzeuge
Technische Daten
•
Grundrahmen aus Aluprofilen
•
Frontplatte aus Stahlblech, pulverbeschichtet
•
Spulspindelantrieb AC-Servomotor wahlweise von 400 W bis 1,3 KW
•
Nachführen der Spulenwellendrehzahl über einen PID geregelten Tänzerlage - Regler (Slave)
•
Spulenspindel fliegend mit Spulenwellenaufnahme
•
Tänzerbeaufschlagung wahlweise über Gewicht und Feder
•
Spindel mit Spulendornaufnahme
Optionen
•
Mit Untergestell und eingebautem Steuerschrank IP65 Typ GAS-M-FE-160
•
Kundenspezifische Spulergehäuse
•
Als autonomer Abspuler mit programmierbarer Drehzahl (Masterantrieb) Typ TAS-M-FE-160
•
Mehrspindlig

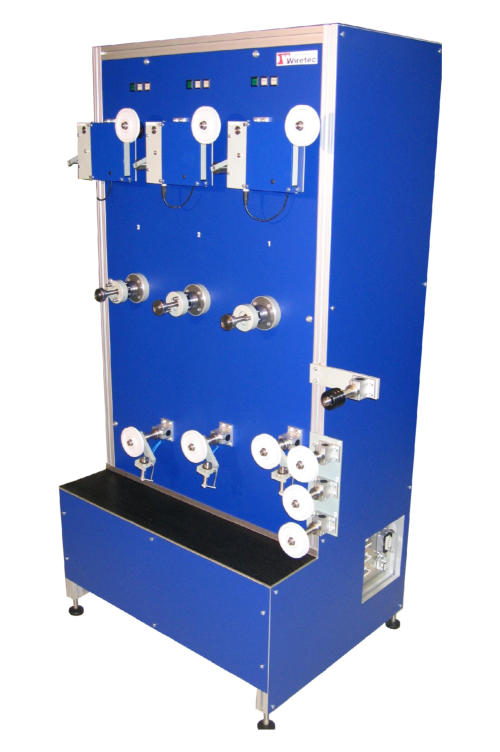

Abspuler Tangential Maschinengestellausführung
Kurz notiert
•
Ein- oder mehrspindlig
•
Tänzerlage nachgeführte Abspulspindeldrehzahl
•
Abspulspindelantriebe mit AC- Servomotoren
•
Tauschbare Spulenaufspannwelle
•
Tänzerrolle axial auf Spulenmitte einstellbar
•
Frei wählbarer Drahtverlauf
•
Bis 6 autonome Abspulstellen
•
Für verschiedene Spulengrössen auslegbar
Einsatzbereich
•
Für schnelle und dynamische Abrollprozesse
•
Vor Konfektionsglühen
•
Vor Veredelungs- und Beschichtungsprozessen
•
Autonomer Tangentialabroller an bestehenden oder neuen Produktionsprozessen
•
Vor Reinigungsanlagen
•
Vor Walzanlagen
Konstruktionskonzept
•
Maschinengestell aus verschraubten Aluprofilen
•
Frontplatte aus pulverbeschichtetem Stahlblech
•
Spulspindelantrieb mit AC- Servomotor
•
Nachführen der Spulspindeldrehzahl über Tänzerlageregler mit PID beschaltetem Wegaufnehmer
•
Spulspindel fliegend mit Spulenwellenaufnahme
•
Bedienung über Drucktasten
•
Tänzerbeaufschlagung wahlweise über Gewicht, Feder oder Servoantrieb
Technische Daten
Spulengrößenbereich
K50 - K250
Drahtzugspannung
8 bis 2000 g je nach Tänzerbeaufschlagung
Max. Spindeldrehzahl
5000 U/Min.
Kraftübertragung Motor-Spindel
Flachriemen
Max. Abspulgeschwindigkeit
15 m/Sek. bei Wickeldurchmesser größer als 100 mm
Spulendorn Aufnahmeflansch
Für Spulendorne mit Spannmutter Ø 10, 15 oder 20 mm
Optionen
•
Als Master mit programmierbarer Abrollgeschwindigkeit
•
Vereinfachtes Steuerungskonzept bei mehreren Linien
•
Für kundenspezifische Spulen bis K250
•
Kundenspezifische Spulergehäuse 485, 685, 1085 mm
•
Verlege- und Umlenkrollensystem
•
Tänzerbeaufschlagung pneumatisch oder Gewicht
•
Pneumatische Drahthaltevorrichtung
•
Als Tischausführung lieferbar
•
Kundenspezifische Antriebsleistung und Getriebeabstufung
TAS-S-FE-160
GAS-S-FE / 3R
